imagepolygon

(PHP 4, PHP 5, PHP 7, PHP 8)

imagepolygon — Рисование многоугольника

Описание

Сигнатура, начиная с PHP 8.0.0 (не поддерживается с именованными аргументами)

imagepolygon(GdImage $image, array $points, int $color): bool

Альтернативный синтаксис (объявлен устаревшим с PHP 8.1.0)

imagepolygon(
    GdImage $image,
    array $points,
    int $num_points,
    int $color
): bool

imagepolygon() создаёт многоугольник в изображении image.

Список параметров


Объект GdImage, который возвращает одна из функций, создающих изображения, например, imagecreatetruecolor().

points

Массив вершин многоугольника:

points[0]	= x0
points[1]	= y0
points[2]	= x1
points[3]	= y1

num_points

Общее число точек (вершин), должно быть не меньше 3.

Если этот параметр опущен (смотрите альтернативный синтаксис), то массив points должен содержать чётное количество элементов и num_points будет вычислено как count($points)/2.

color

Идентификатор цвета, созданный функцией imagecolorallocate().

Возвращаемые значения

Функция возвращает true в случае успешного выполнения или false, если возникла ошибка.

Список изменений

Версия	Описание
8.1.0	Параметр `num_points` объявлен устаревшим.
8.0.0	Параметр `image` теперь ожидает экземпляр класса GdImage; раньше параметр ждал корректный `gd`-ресурс (resource).

Примеры

Пример #1 Пример использования imagepolygon()

<?php
// Создание пустого изображения
$image = imagecreatetruecolor(400, 300);

// Создание цвета полигона
$col_poly = imagecolorallocate($image, 255, 255, 255);

// Рисование многоугольника
imagepolygon($image, array(
        0,   0,
        100, 200,
        300, 200
    ),
    3,
    $col_poly);

// Вывод картинки в броузер
header('Content-type: image/png');

imagepng($image);
imagedestroy($image);
?>

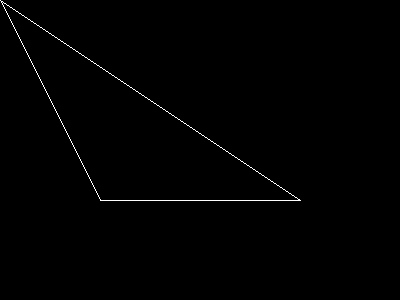

Вывод приведённого примера будет похож на:

Смотрите также

imagefilledpolygon() - Рисование закрашенного многоугольника
imageopenpolygon() - Рисует открытый полигон
imagecreate() - Создание нового палитрового изображения
imagecreatetruecolor() - Создаёт новое полноцветное изображение

Улучшение страницы

Инструкция • Исправление • Сообщение об ошибке

＋Добавить

Примечания пользователей 3 notes

down

tatlar at yahoo dot com ¶

18 years ago

Function to get 5-sided polygon (pentagon) or star (pentagram) co-ords.
<?php
function _makeFiveSidedStar( $x, $y, $radius, $shape='polygon', $spiky=NULL ) {
    $point = array() ; // new array
    $angle = 360 / 5 ;
    $point[0]['x'] = $x ;
    $point[0]['y'] = $y - $radius ;
    $point[2]['x'] = $x + ( $radius * cos( deg2rad( 90 - $angle ) ) ) ;
    $point[2]['y'] = $y - ( $radius * sin( deg2rad( 90 - $angle ) ) ) ;
    $point[4]['x'] = $x + ( $radius * sin( deg2rad( 180 - ( $angle*2 ) ) ) ) ;
    $point[4]['y'] = $y + ( $radius * cos( deg2rad( 180 - ( $angle*2 ) ) ) ) ;
    $point[6]['x'] = $x - ( $radius * sin( deg2rad( 180 - ( $angle*2 ) ) ) ) ;
    $point[6]['y'] = $y + ( $radius * cos( deg2rad( 180 - ( $angle*2 ) ) ) ) ;
    $point[8]['x'] = $x - ( $radius * cos( deg2rad( 90 - $angle ) ) ) ;
    $point[8]['y'] = $y - ( $radius * sin( deg2rad( 90 - $angle ) ) ) ;
    if( $shape == 'star' ) {
        if( $spiky == NULL ) $spiky = 0.5 ;  // degree of spikiness, default to 0.5
        $indent = $radius * $spiky ;
        $point[1]['x'] = $x + ( $indent * cos( deg2rad( 90 - $angle/2 ) ) ) ;
        $point[1]['y'] = $y - ( $indent * sin( deg2rad( 90 - $angle/2 ) ) ) ;
        $point[3]['x'] = $x + ( $indent * sin( deg2rad( 180 - $angle ) ) ) ;
        $point[3]['y'] = $y - ( $indent * cos( deg2rad( 180 - $angle ) ) ) ;
        $point[5]['x'] = $x ;
        $point[5]['y'] = $y + ( $indent * sin( deg2rad( 180 - $angle ) ) ) ;
        $point[7]['x'] = $x - ( $indent * sin( deg2rad( 180 - $angle ) ) ) ;
        $point[7]['y'] = $y - ( $indent * cos( deg2rad( 180 - $angle ) ) ) ;
        $point[9]['x'] = $x - ( $indent * cos( deg2rad( 90 - $angle/2 ) ) ) ;
        $point[9]['y'] = $y - ( $indent * sin( deg2rad( 90 - $angle/2 ) ) ) ;
    }
    ksort( $point ) ;
    $coords = array() ;  // new array
    foreach( $point as $pKey=>$pVal ) {
        if( is_array( $pVal ) ) {
            foreach( $pVal as $pSubKey=>$pSubVal ) {
                if( !empty( $pSubVal ) ) array_push( $coords, $pSubVal ) ;
            }
        }
    }
    return $coords ;
}
$values = _makeFiveSidedStar( 100, 100, 50, 'star' ) ;
?>

down

licson0729 at gmail dot com ¶

12 years ago

Function to draw a n-sided regular polygon

<?php
$img = imagecreatetruecolor(1360,768);

function regularPolygon($img,$x,$y,$radius,$sides,$color)
{
    $points = array();
    for($a = 0;$a <= 360; $a += 360/$sides)
    {
        $points[] = $x + $radius * cos(deg2rad($a));
        $points[] = $y + $radius * sin(deg2rad($a));
    }
    return imagepolygon($img,$points,$sides,$color);
}

regularPolygon($img,1360/2,768/2,300,8,0xffffff);//Test draw

header('Content-type: image/png');
imagepng($img);
imagedestroy($img);
?>

down

-2

jsnell at networkninja dot com ¶

23 years ago

Here are some handy routines for rotation and translation of polygons.  Scaling could be added easily as well.



<?php

function translate_point(&$x,&$y,$angle,$about_x,$about_y,$shift_x,$shift_y)

{

    $x -= $about_x;

    $y -= $about_y;

    $angle = ($angle / 180) * M_PI;

/* math:

[x2,y2] = [x,  *  [[cos(a),-sin(a)],

           y]      [sin(a),cos(a)]]

==>

x = x * cos(a) + y*sin(a)

y = x*-sin(a) + y*cos(a)

*/



    $new_x = $x * cos($angle) - $y * sin($angle);

    $new_y = $x * sin($angle) + $y * cos($angle);

    $x = $new_x+ $about_x + $shift_x ;

    $y = $new_y + $about_y + $shift_y;

}



function translate_poly($point_array, $angle, $about_x, $about_y,$shift_x,$shift_y)

{

    $translated_poly = Array();

    while(count($point_array) > 1)

    {

        $temp_x = array_shift($point_array);

        $temp_y = array_shift($point_array);

        translate_point($temp_x, $temp_y, $angle, $about_x, $about_y,$shift_x, $shift_y);

        array_push($translated_poly, $temp_x);

        array_push($translated_poly, $temp_y);

    }

    return $translated_poly;

}

?>
